直流壁掛式充電樁技術參數

產品型號		直流壁掛式充電樁-DCP1015BA	直流壁掛式充電樁-DCP1020BA
詳細規格	額定功率	15KW	20KW
充電設備	安裝方式	壁掛式
	走線方式	下進下出
	設備尺寸	600mm*370mm*190mm
	輸入電壓	AC380V±20%
	輸入頻率	45~65Hz
	輸出電壓	200V-750V
	單槍輸出電流范圍	普通0-25A	普通0-33A
		恒功率0-37.5A	恒功率0-50A
	線纜長度	5m
	計量精度	0.5級
電氣指標	限流保護值	≥110%
	穩壓精度	≤±0.5%
	穩流精度	≤±1%
	紋波系數	≤±0.5%
	效率	≥94.5%
	功率因數	≥0.99 (50%負載以上）
	諧波含量THD	≤5% (50%負載以上）
功能設計	人機界面	4.3寸LCD彩色顯示觸摸屏
	充電模式	自動充滿/定電量/定金額/定時間
	支付方式	刷卡支付/掃碼支付
	聯網方式	以太網 3G/4G
安全設計	執行標準	GB/T20234、GB/T18487、GB/T27930、NB/T33008、NB/T33002
	安全功能	過壓保護、欠壓保護、過載保護、短路保護、接地保護、過溫保護、 低溫保護、防雷保護、急停保護、漏電保護。
環境指標	工作溫度	-25℃~+55℃
	工作濕度	5%~95%無凝霜
	工作海拔	<2000m
	防護等級	IP54
	冷卻方式	風冷
	噪聲控制	≤60dB
	MTBF	100,000小時

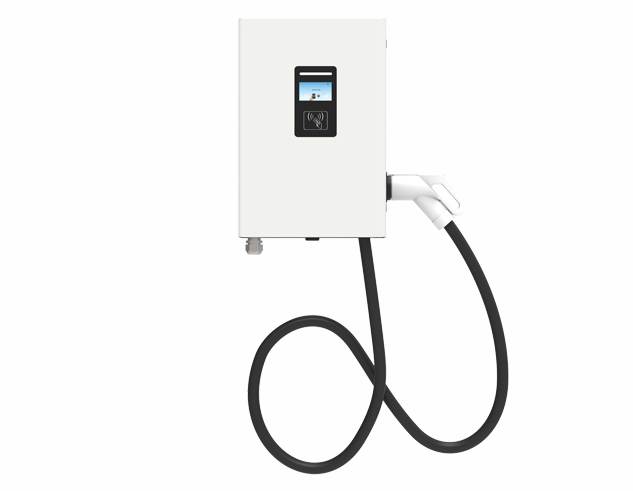

直流壁掛式充電樁由充電模塊和充電主監控組成，由主監控實現對電動汽車充電的管理、計費和相應的電池狀態檢測等功能。主要適用乘用車的快速充電。直流壁掛式充電樁模塊按規符合CE標準，系統具備絕緣檢測功能，具備輸入輸出側告警保護等多項安全防護功能；直流壁掛式充電樁采用高頻開關電源N+1熱備份工作方式，充電模塊MTBF〉270，000小時；直流壁掛式充電樁采用國際推薦接口和BMS協議，操作界面友好，多種充電方式可選；直流壁掛式充電樁充電機功率靈活配置，20分鐘大功率快速充電，動力電池SOC可達80%。
